Mur de fenêtre ou mur-rideau : différences clés pour les projets de construction

Les murs-fenêtres et les murs-rideaux peuvent tous deux créer de grandes élévations vitrées, mais ils se connectent au bâtiment de différentes manières. Un mur de fenêtre est généralement installé entre les dalles de plancher, tandis qu'un mur-rideau est fixé à l'extérieur des bords des dalles et peut s'étendre sur plusieurs étages. Ces dispositions influencent la pose, le traitement des bords des dalles, le drainage, le mouvement et l'aspect de la façade. La sélection finale doit suivre l’ingénierie du projet plutôt qu’une seule préférence visuelle.

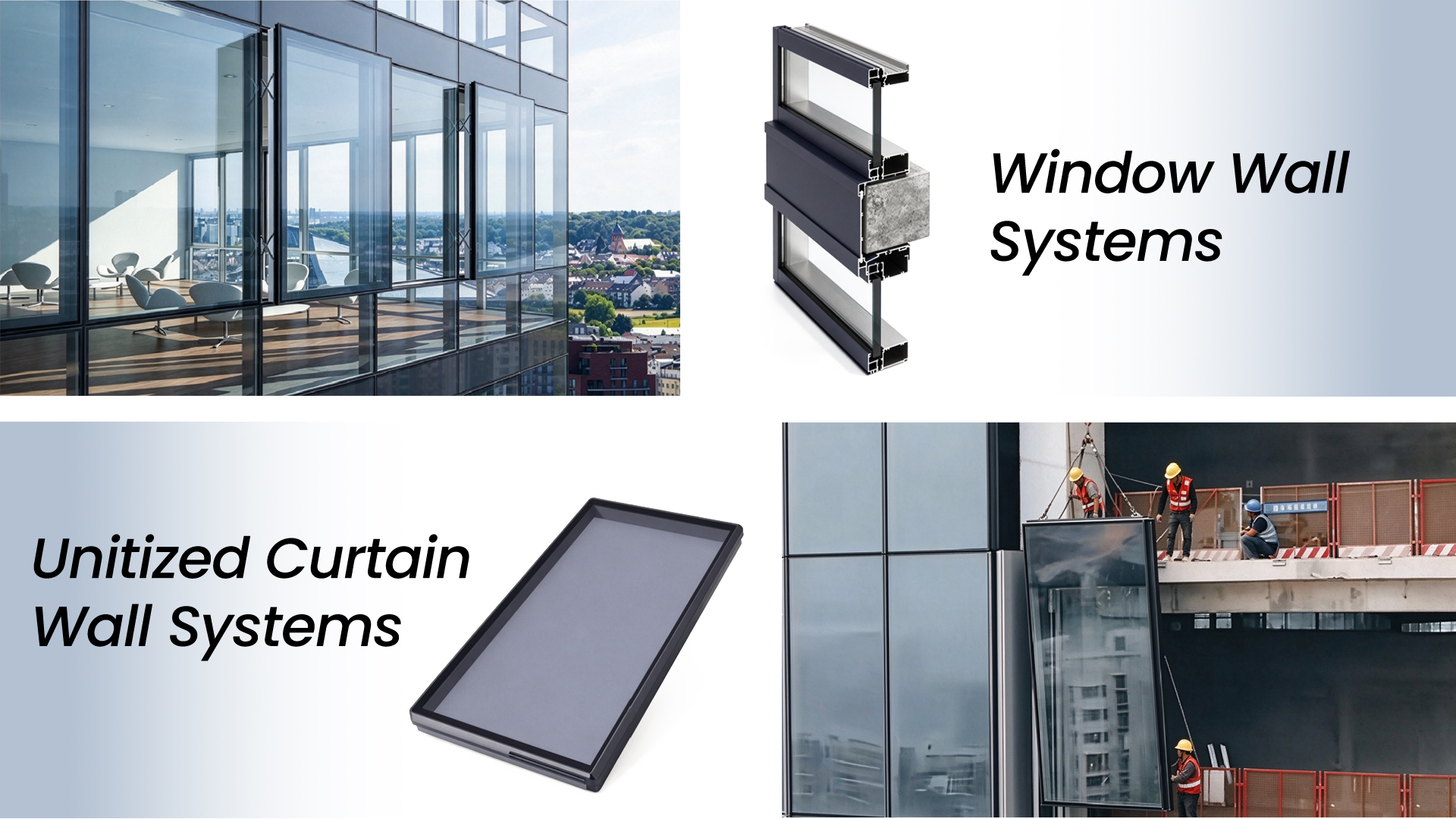

Illustration de comparaison du système ; La sélection finale de la façade nécessite une ingénierie et une documentation spécifiques au projet.

La différence déterminante est la relation entre les dalles

Dans une disposition typique de mur de fenêtre, des cadres vitrés en usine sont placés dans l'ouverture entre la dalle inférieure et la dalle supérieure. La dalle de plancher peut interrompre le plan vitré, de sorte que les revêtements de bord de dalle, les zones d'allège, le confinement du feu périmétrique et les transitions vers des matériaux de mur opaques deviennent des éléments de coordination importants.

Un mur-rideau est une enceinte extérieure non porteuse soutenue par la charpente. Ses éléments verticaux et ses panneaux sont positionnés à l'extérieur du bord de la dalle, permettant à la surface extérieure de se lire comme une façade plus continue. Le système doit toujours s'adapter au poids propre, aux charges de vent, aux mouvements et aux connexions du bâtiment.

Comment les systèmes se comparent

Problèmes de performance à coordonner

Eau et drainage

Les deux systèmes nécessitent un chemin dégagé pour que l’eau accidentelle retourne vers l’extérieur. Les murs de fenêtres nécessitent généralement un traitement minutieux au niveau des joints de cheminée et des transitions entre les dalles. Le drainage des murs-rideaux peut s'étendre à travers les meneaux et les éléments horizontaux avant de se décharger. Le scellant appliqué sur site ne doit pas être considéré comme la seule protection lorsqu'un détail drainé et en couches est requis.

Continuité aérienne

La couche de contrôle de l'air de la façade doit être connectée en continu au niveau des têtes, des appuis, des montants, des ancrages et des murs opaques adjacents. Un système de charpente testé ne peut pas compenser les discontinuités à l’interface du bâtiment.

Mouvement structurel

Le vent, la déflexion due aux charges lourdes, la dilatation thermique, le raccourcissement du béton et la dérive entre les étages peuvent déplacer la façade et la structure différemment. Les connexions, les dégagements pour les vitres, les joints de cheminée et les joints de mastic doivent être conçus pour les mouvements calculés du projet.

Interfaces incendie et acoustiques

Le confinement du feu au bord des dalles, les pare-fumée périmétriques et les chemins de contournement acoustiques dépendent du détail complet du sol à la façade. Il s’agit de responsabilités liées au système de construction qui nécessitent une conception qualifiée et une installation documentée, et pas seulement une sélection de charpente.

Questions de sélection de projet

• Architecture : la façade doit-elle exprimer les lignes du sol ou se lire comme une peau vitrée continue ?
• Structure : Quelles pressions, tolérances, zones d'ancrage, flèches et mouvements s'appliquent ?
• Construction : l'installation se fera-t-elle de l'intérieur ou de l'extérieur, et quelles contraintes d'accès s'appliquent ?
• Opérations : Comment les joints, les vitrages, les évents et les sorties de drainage seront-ils entretenus ?

Documents à demander avant l'approvisionnement

• Élévations, sections et interfaces du système montrant les dalles, les ancrages, les murs adjacents et les finitions intérieures.
• Calculs structurels spécifiques au projet et critères de sélection du verre préparés par des parties qualifiées.
• Rapports de laboratoire applicables avec des descriptions d'échantillons pouvant être comparées à l'assemblage proposé.
• Détails de drainage, d'étanchéité à l'air, de confinement du feu et de mouvement dans des conditions typiques et spéciales.
• Échantillons de finition, composition du vitrage, stratégie de remplacement et conseils de nettoyage ou d'entretien.
• Un plan de maquette et de test avec des critères d'acceptation définis et la responsabilité des travaux correctifs.

Foire aux questions

Le mur de fenêtre est-il la même chose qu’une grande fenêtre en aluminium ?

Pas nécessairement. Le mur de fenêtre est un agencement de façade s’étendant entre les étages. Les fenêtres individuelles en aluminium peuvent faire partie d'autres types de murs, et leurs interfaces, charges et drainage doivent être conçus pour cet assemblage.

Des fenêtres ouvrantes peuvent-elles être incluses dans une façade vitrée ?

Ils peuvent être intégrés lorsque la conception du système, le matériel, les exigences de sécurité et les preuves de performance les soutiennent. Les limitations d’ouverture et l’accès pour la maintenance doivent être décidés tôt.
